|STR・STL|STW|STSR・STSL|SSTR・SSTL|BSTR・BSTL|
|SSTJR・SSTJL|BSTJR・BSTJL|BSTBR・BSTBL|BSTWR|
A model number | The screw part details (mm) | Standard norm axis length (mm) |
Weight (kgf/m) |
||||||
---|---|---|---|---|---|---|---|---|---|
Pitch P | Outer diameter Dk | Effective aperture Do |
Bottom diameter Dr |
A lead angle d° |
|||||
STR 8 | 1.5 | 8 | 7.25 | 6.5 | 3°46' | 500 | 0.6 | ||
STR(L)10 | 2 | 10 | 9.0 | 7.5 | 4°03' | 1000 | 2000 | 3000 | 0.6 |
STR(L)12 | 2 | 12 | 11.0 | 9.5 | 3°19' | 1000 | 2000 | 3000 | 0.8 |
STR(L)14 | 3 | 14 | 12.5 | 10.5 | 4°22' | 1000 | 2000 | 3000 | 1.0 |
STR(L)16 | 3 | 16 | 14.5 | 12.5 | 3°46' | 1000 | 2000 | 3000 | 1.3 |
STR(L)18 | 4 | 18 | 16.0 | 13.5 | 4°33' | 1000 | 2000 | 3000 | 1.6 |
STR(L)20 | 4 | 20 | 18.0 | 15.5 | 4°03' | 1000 | 2000 | 3000 | 2.0 |
STR(L)22 | 5 | 22 | 19.5 | 16.5 | 4°40' | 1000 | 2000 | 3000 | 2.3 |
STR(L)25 | 5 | 25 | 22.5 | 19.5 | 4°03' | 1000 | 2000 | 3000 | 3.1 |
STR(L)28 | 5 | 28 | 25.5 | 22.5 | 3°34' | 1000 | 2000 | 3000 | 4.0 |
STR(L)32 | 6 | 32 | 29.0 | 25.5 | 3°46' | 1000 | 2000 | 3000 | 5.2 |
STR(L)36 | 6 | 36 | 33.0 | 29.5 | 3°19' | 1000 | 2000 | 3000 | 6.7 |
STR(L)40 | 6 | 40 | 37.0 | 33.5 | 2°57' | 1000 | 2000 | 3000 | 8.4 |
A model number | The screw part details (mm) | Normal length (mm) Full length L [Threaded end length L1] |
Weight (kgf/m) |
||||
---|---|---|---|---|---|---|---|
Pitch P | Outer diameter Dk |
Effective aperture Do |
Bottom diameter Dr |
A lead angle d° |
|||
STW10 | 2 | 10 | 9.0 | 7.5 | 4°03' | 1300 〔610〕 |
0.6 |
STW12 | 2 | 12 | 11.0 | 9.5 | 3°19' | 0.8 | |
STW14 | 3 | 14 | 12.5 | 10.5 | 4°22' | 1.0 | |
STW16 | 3 | 16 | 14.5 | 12.5 | 3°46' | 1.3 | |
STW18 | 4 | 18 | 16.0 | 13.5 | 4°33' | 1.6 | |
STW20 | 4 | 20 | 18.0 | 15.5 | 4°03' | 2.0 | |
STW22 | 5 | 22 | 19.5 | 16.5 | 4°40' | 2.3 | |
STW25 | 5 | 25 | 22.5 | 19.5 | 4°03' | 3.1 | |
STW28 | 5 | 28 | 25.5 | 22.5 | 3°34' | 4.0 | |
STW32 | 6 | 32 | 29.0 | 25.5 | 3°46' | 5.2 |
A model number | The screw part details ( mm) | A standard norm Maximum axis length (mm) |
Weight (kgf/m) |
|||||
---|---|---|---|---|---|---|---|---|
Pitch P | Outer diameter D | Effective aperture Do | Bottom diameter Dr | 谷底径 (最小) | A lead angle d° | |||
STSR(L)10 | 2 | 10 | 9.0 | 7.5 | 7.191 | 4°03' | 2000 | 0.5 |
STSR(L)12 | 2 | 12 | 11.0 | 9.5 | 9.179 | 3°19' | 0.8 | |
STSR(L)14 | 3 | 14 | 12.5 | 10.5 | 10.135 | 4°22' | 1.0 | |
STSR(L)16 | 3 | 16 | 14.5 | 12.5 | 12.135 | 3°46' | 1.3 | |
STSR(L)18 | 4 | 18 | 16.0 | 13.5 | 13.074 | 4°33' | 1.6 | |
STSR(L)20 | 4 | 20 | 18.0 | 15.5 | 15.074 | 4°03' | 2.0 |
Attention: To a greatest dimension, there is an incomplete threaded end at the both ends.

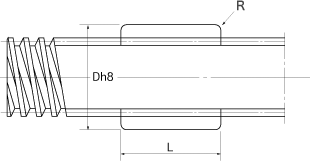

A model number | Main dimensions (mm) | Weight (kg) | A dynamic permission thrust Fo (kgf) |
|||
---|---|---|---|---|---|---|
Pitch P | Outer diameter D | Full length L | R | |||
SSTR 8 | 1.5 | 15 | 20 | 0.02 | 150 | |
SSTR(L)10 | 2 | 20 | 20 | 1 | 0.04 | 210 |
SSTR(L)12 | 2 | 22 | 22 | 1 | 0.05 | 290 |
SSTR(L)14 | 3 | 22 | 22 | 1 | 0.05 | 370 |
SSTR(L)16 | 3 | 28 | 26 | 1 | 0.10 | 500 |
SSTR(L)18 | 4 | 32 | 31 | 1 | 0.16 | 700 |
SSTR(L)20 | 4 | 32 | 31 | 1 | 0.15 | 780 |
SSTR(L)22 | 5 | 36 | 40 | 1 | 0.24 | 1010 |
SSTR(L)25 | 5 | 36 | 40 | 1 | 0.21 | 1160 |
SSTR(L)28 | 5 | 44 | 45 | 1.5 | 0.39 | 1470 |
SSTR(L)32 | 6 | 44 | 45 | 1.5 | 0.32 | 1740 |
SSTR(L)36 | 6 | 52 | 49 | 1.5 | 0.53 | 2160 |
SSTR(L)40 | 6 | 58 | 57 | 1.5 | 0.72 | 2800 |
A model number | Main dimensions (mm) | Weight (kg) |
A dynamic permission thrust Fo (kgf) |
||||||
---|---|---|---|---|---|---|---|---|---|
Pitch P | Outer diameter D | Flange outer diameter D1 | A hole diameter D2 | A hole pitch D3 |
Full length L | A flange thickness H | |||
BSTR 8 | 1.5 | 15 | 30 | 4.3 | 22 | 20 | 5 | 0.04 | 150 |
BSTR(L)10 | 2 | 20 | 36 | 4.3 | 26 | 24 | 5 | 0.08 | 260 |
BSTR(L)12 | 2 | 22 | 44 | 5.4 | 31 | 30 | 5 | 0.12 | 400 |
BSTR(L)14 | 3 | 22 | 44 | 5.4 | 31 | 30 | 5 | 0.11 | 500 |
BSTR(L)16 | 3 | 28 | 51 | 6.6 | 38 | 35 | 6 | 0.20 | 680 |
BSTR(L)18 | 4 | 32 | 56 | 6.6 | 42 | 40 | 6 | 0.26 | 890 |
BSTR(L)20 | 4 | 32 | 56 | 6.6 | 42 | 40 | 6 | 0.26 | 1000 |
BSTR(L)22 | 5 | 36 | 61 | 6.6 | 47 | 50 | 7 | 0.41 | 1260 |
BSTR(L)25 | 5 | 36 | 61 | 6.6 | 47 | 50 | 7 | 0.35 | 1450 |
BSTR(L)28 | 5 | 44 | 76 | 9 | 58 | 56 | 8 | 0.63 | 1830 |
BSTR(L)32 | 6 | 44 | 76 | 9 | 58 | 56 | 8 | 0.58 | 2150 |
BSTR(L)36 | 6 | 52 | 84 | 9 | 66 | 60 | 8 | 0.82 | 2630 |
BSTR(L)40 | 6 | 58 | 98 | 11 | 76 | 70 | 10 | 1.25 | 3450 |
A model number | Main dimensions (mm) | Weight (g) | A dynamic permission thrust Fo (kgf) |
||
---|---|---|---|---|---|
Pitch P | Outer diameter D | Full length L | |||
SSTJR(L)10 | 2 | 20 | 20 | 7 | 22 |
SSTJR(L)12 | 2 | 22 | 22 | 9 | 29 |
SSTJR(L)14 | 3 | 22 | 22 | 8 | 35 |
SSTJR(L)16 | 3 | 28 | 26 | 17 | 46 |
SSTJR(L)18 | 4 | 32 | 31 | 26 | 63 |
SSTJR(L)20 | 4 | 32 | 31 | 24 | 70 |
Materials: A polyacetal
Attention: Please use it that combines a trapezoid screw made by stainless steel.
A model number | Main dimensions (mm) | Weight (g) |
A dynamic permission thrust Fo (kgf) |
||||||
---|---|---|---|---|---|---|---|---|---|
Pitch P | Outer diameter D | Flange outer diameter D1 | A hole diameter D2 | A hole pitch D3 | Full length L | A flange thickness H | |||
BSTJR(L)10 | 2 | 20 | 36 | 4.3 | 26 | 24 | 5 | 16 | 26 |
BSTJR(L)12 | 2 | 22 | 44 | 5.4 | 31 | 30 | 5 | 25 | 40 |
BSTJR(L)14 | 3 | 22 | 44 | 5.4 | 31 | 30 | 5 | 23 | 50 |
BSTJR(L)16 | 3 | 28 | 51 | 6.6 | 38 | 35 | 6 | 39 | 64 |
BSTJR(L)18 | 4 | 32 | 56 | 6.6 | 42 | 40 | 6 | 54 | 89 |
BSTJR(L)20 | 4 | 32 | 56 | 6.6 | 42 | 40 | 6 | 51 | 100 |
Materials: A polyacetal
Attention: Please use it that combines a trapezoid screw made by stainless steel.
A model number | Main dimensions (mm) | Weight (kg) |
A dynamic permission thrust Fo (kgf) |
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pitch P | h | W | H | L | L1 | L2 | W1 | M1 | ℓ1 | M2 | ℓ2 | t | |||
BSTBR(L)10 | 2 | 20 | 20 | 30 | 24 | 16 | - | 12 | M4 | 8 | - | - | 6 | 0.10 | 260 |
BSTBR(L)12 | 2 | 23 | 22 | 34 | 30 | 21 | 9 | 13 | M5 | 10 | M5 | 15 | 6 | 0.15 | 400 |
BSTBR(L)14 | 3 | 23 | 22 | 34 | 30 | 21 | 9 | 13 | M5 | 10 | M5 | 15 | 6 | 0.114 | 500 |
BSTBR(L)16 | 3 | 27 | 28 | 41 | 35 | 25 | 11 | 18 | M6 | 12 | M6 | 18 | 7 | 0.26 | 680 |
BSTBR(L)18 | 4 | 29 | 32 | 45 | 40 | 30 | 16 | 22 | M6 | 12 | M6 | 18 | 7 | 0.38 | 890 |
BSTBR(L)20 | 4 | 29 | 32 | 45 | 40 | 30 | 16 | 22 | M6 | 12 | M6 | 18 | 7 | 0.36 | 1000 |
Materials: C6782
A model number | Main dimensions (mm) | Weight (kg) |
A dynamic permission thrust Fo (kgf) |
|||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Pitch P | W | W1 | W2 | W3 | L | L1 | H | H1 | h | M1 | ℓ1 | |||
BSTWR10 | 2 | 30 | 20 | 15 | 8 | 24 | 16 | 20 | 4 | 10 | M4 | 8 | 0.09 | 260 |
BSTWR12 | 2 | 38 | 26 | 19 | 10 | 30 | 20 | 22 | 5 | 11 | M5 | 10 | 0.15 | 400 |
BSTWR14 | 3 | 38 | 26 | 19 | 10 | 30 | 20 | 22 | 5 | 11 | M5 | 10 | 0.14 | 500 |
BSTWR16 | 3 | 22 | 32 | 22 | 10 | 35 | 24 | 28 | 5 | 14 | M5 | 10 | 0.27 | 680 |
BSTWR18 | 3 | 48 | 36 | 24 | 11 | 40 | 28 | 32 | 6 | 16 | M6 | 12 | 0.38 | 890 |
BSTWR20 | 4 | 48 | 36 | 24 | 11 | 40 | 28 | 32 | 6 | 16 | M6 | 12 | 0.36 | 1000 |
BSTWR22 | 5 | 62 | 46 | 31 | 14 | 50 | 34 | 38 | 10 | 20 | M8 | 16 | 0.67 | 1260 |
BSTWR25 | 5 | 62 | 46 | 31 | 14 | 50 | 34 | 38 | 10 | 20 | M8 | 16 | 0.63 | 1450 |
BSTWR28 | 5 | 68 | 52 | 34 | 14 | 56 | 40 | 47 | 10 | 25 | M8 | 16 | 1.04 | 1830 |
BSTWR32 | 6 | 68 | 52 | 34 | 14 | 56 | 40 | 47 | 10 | 25 | M8 | 16 | 0.97 | 2150 |
Materials: C6782
